Carvera Air (Makera)

Dies ist ein Projekt, an dem momentan aktiv gearbeitet wird. Wenn du Fragen hast oder mitarbeiten möchtest, wende dich an AcidBurns.


Hardware

Software

Lasern

Erstellung

Für die Arbeit mit dem Laser wird eine Vektordatei im SVG-Format verwendet, die in Inkscape angelegt oder bearbeitet wird. Wichtig ist, dass keine Pixelbilder (PNG, JPG) im Dokument verbleiben, sondern alle Formen, Texte und Bilder in Pfade (Bilder nachzeichnen) umgewandelt sind.

Vorverarbeitung

CAM

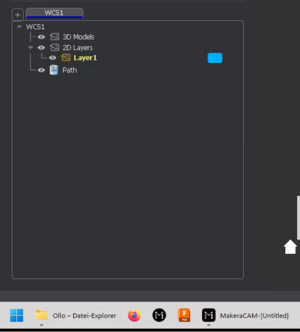

Die SVG-Datei muss auf dem Steuerrechner in die CAM-Software geladen werden.

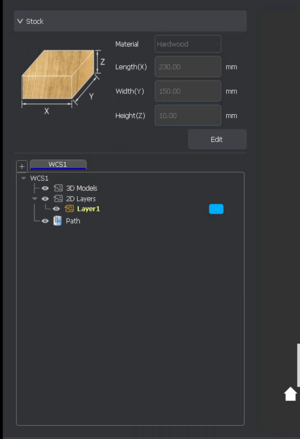

Werkstückbemaßung

In der CAM Software sind die Maße des Werkstück zu beschreiben:

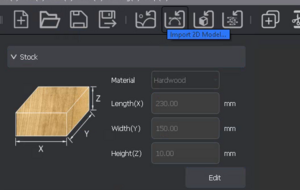

Pfade laden

Nun kann die Datei aus dem vorherigen Kapitel geladen werden.


Pfade verschieben

Im Menü unter

  • Edit (E)
    • Transform
      • Move (M)
      • Scale (S)

den Pfad an die Größe des Werkstücks anpassen

Werkzeug

Unter

  • Path (P)
    • Laser Path
      • Laser Vector

den Laser Konfigurieren.

Kalibrierungswerte können bei e.g. Edible Oil Coated Acacia Wood nachgeschlagen werden.

Achtung: die Fräse arbeitet in mm/min, die Webseite mm/s.

Der daraus enstandene Pfad kann nun als .nc-Datei exportiert werden.

Fräse

Die Software Cavera Controller baut die Verbindung zur Fräse auf. Die vorher erstellte .nc-Datei kann nun Hochgeladen und gestartet werden.

Ablauf des Vorganges:

  1. Controls öffnen (Winziger Pfeil rechts)
    1. Home drücken
    2. Set Origin (den Ursprung des Werkstückes auf der Fräse festlegen)
  2. G-Code Datei starten
    1. Probe einspannen
    2. im Dialog-Menü die Konturen nachfahren lassen
      1. Freuen wenn alles aufm Werkstück ist
      2. Fluchen und neu zu Schritt 1.2
    3. Z-Probe auf dem Werkstück druchführen
    4. Auf Aufforderung warten den Laser anzubringen
      1. diesen als Werkstück einspannen
      2. Kabel nach rechts
      3. Spannungsversorgung verbinden
      4. Luft verbinden
      5. Kompressor starten (Drehschalter im Kabel)
